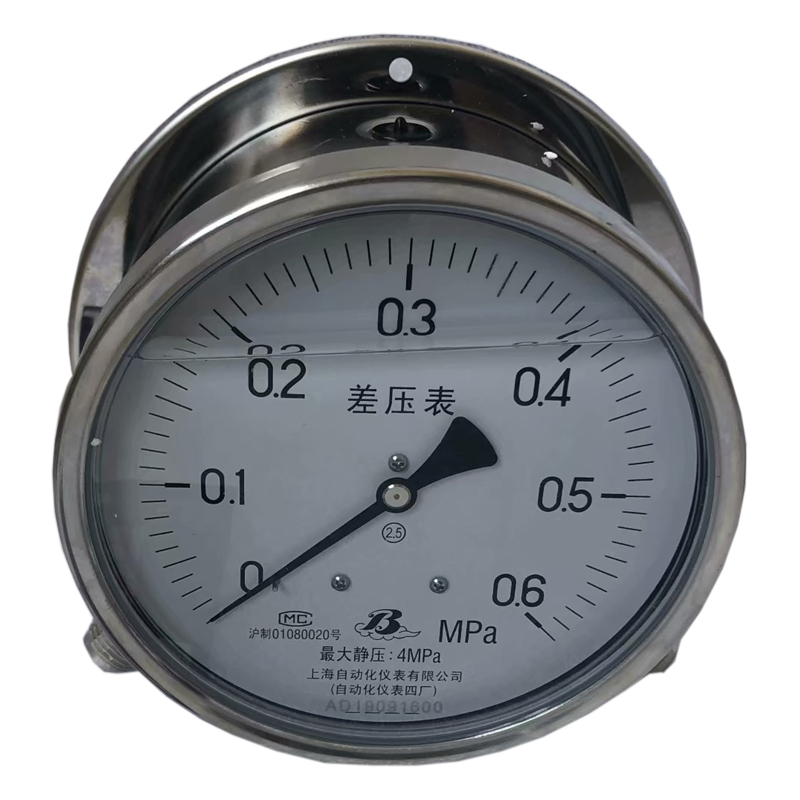

- 產品名稱：不銹鋼差壓表
- 產品型號：CYW-152B
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：產品中心 > 壓力儀表 > 不銹鋼壓力表 >
-
CYW-152B不銹鋼差壓表（以下簡稱儀表）適用于化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。儀表結構全部采用不銹鋼制成，其中的測量系統（雙波紋管急連接部件）、導壓系統（包括接頭、導管等）采用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同客戶的配套安裝。
主要技術指標
1、差壓的測量范圍、公稱工作壓力、精確度等級及接頭螺紋尺寸；
差壓的測量范圍 | 公稱工作壓力 | 精確度等級 | 接頭螺紋尺寸 | ||
0～10 0～16 0～25 0～40 0～60 0～100 |
KPa | 60 100 160 250 400 600 |
Kpa |
2.5 |
M20×1.5 NPT 1/2 |
0～0.16 0～0.25 0～0.40 0～0.60 0～1 0～1.6 0～2.5 |
MPa | 1 1.6 2.5 4 6 10 10 |
MPa | ||
2、導壓系統及外殼等材料
零件名稱 | 材質牌號（代號） |
接頭、導管 | OCa17Ni12Mo2（316） |
波紋管 | OCa17Ni14Mo2（316L） |
表殼、表蓋、表環 | OCa18Ni9（304） |
3、外型及安裝尺寸：見圖1、圖2、圖3
4、使用環境溫度：-40～70℃
5、抗工作環境振動：V.H.3級
6、重量：約1.5kg
7、儀表外殼防護等級：IP54
8、儀表技術性能符合企業標準Q/YXBM831-1997《不銹鋼差壓表》
